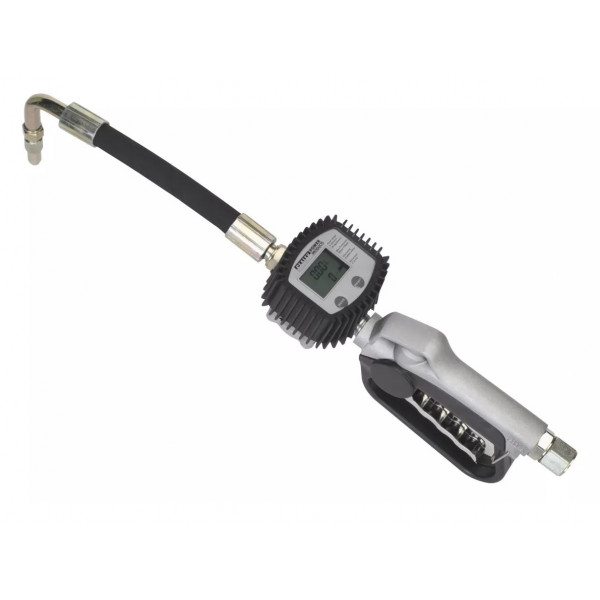

Кран роздатковий VSO олія (VS0700-008)

Кран роздатковий VSO олія (VS0700-008)

Надійний пістолет для подачі олії з цифровим лічильником, ручним відключенням та міцною гумовою захисною кришкою.

Оснащений гнучким подовжувачем та соплом із захистом від протоки .

5-значний РК-дисплей, що легко читається, зі скиданим індивідуальним або сукупним підсумком.

Характеристики:

• Точність: ±0.5%
• Діаметр входу: 1/2"
• Витрата: до 30 л/хв
• Гнучка трубка без крапель

Увага! Даний пістолет з вбудованим лічильником призначений для внутрішнього обліку витрати масла. Не для продажу олії.

ВИТРАТОМІР VS0700-008

ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

1.       Функції та особливості

1.1.     Одиниця виміру: L, GAL, PT, QT.

1.2.     Вимірювання потоку.

Для вимірювального імпульсного входу використовується суха герконова трубка або магнітний датчик. Частота імпульсу відображає діапазон та роздільну здатність.   Доступно відображення разового та накопичувального заповнення.

1.2.1. Разове наповнення.

Діапазон: 9999,9. Якщо він перевищує цей діапазон, він буде очищений автоматично Роздільна здатність: Менш 999,99, роздільна здатність 0,01. Якщо більше 999,99, роздільна здатність становить 0,1

1.2.2. Максимальний тиск має бути не більше 3.5 кгс/см2, а діапазон потоку - 5-30 л/хв.

1.3.     Коригування коефіцієнта помилки. Діапазон регулювання коефіцієнта похибки: 1-9999 . Середній коефіцієнт становить 1000 одиниць, за замовчуванням використовується дизельного палива.

1.4.     Режим енергозбереження . Екранна заставка за 1 хвилину автоматично веде до енергозбереження, коли немає активної дії.   Щоб негайно увійти до робочого стану, натисніть будь-яку клавішу або почніть перекачування рідини.

2.       Ключів та операції

2.1.     Очистити поточні дані.

Коротко натисніть CAL, щоб скинути лічильник, після чого дані великого шрифту будуть очищені.

2.2.     Сукупне заповнення та швидкість потоку.

Коротко натисніть клавішу RESET, на екрані відтворюватиметься швидкість потоку малими літерами в нижньому рядку. Коротке натискання клавіші RESET під час відображення RESET TOTAL означає сукупні дані перекаченої рідини. Натисніть та утримуйте CAL протягом 5 секунд, щоб відобразити CLR1, щоб очистити поточні сукупні дані про заповнення.

2.3.     Зміна одиниці виміру.

Утримуйте клавішу RESET протягом 15 секунд, одиниці вимірювання блимають. Щоб змінити одиницю вимірювання, натисніть CAL і утримуйте клавішу RESET протягом 3 секунд, щоб підтвердити налаштування.

2.4.     Калібрівка   лічильника .

Існує два способи калібрування лічильника.

2.4.1. З допомогою безпосереднього введення поправного коефіцієнта.

·         Інтерфейс дисплея переключається у стан зміни коефіцієнта, якщо утримувати кнопку RESET протягом 5 секунд. Показник, який можна змінити, блиматиме.

·         Кнопка CAL змінює значення поточної цифри, тоді як за допомогою клавіші RESET здійснюється вибір позиції зміни.
Потім підтримуйте RESET протягом 3 секунд, щоб підтвердити операцію зміни.

·         За замовчуванням коефіцієнт становить 1000.

·         Приклад: На РК-екрані відображається 100 л, але фактичний вихід рідини становить 101 л, потрібно змінити коефіцієнт на 1005 л.   Підвищення коефіцієнта на 5 од. відповідатиме збільшенню показників витратоміра на 1%, а зменшення на 5 од. – на 1% менше.

2.4.2. Калібрування за фактичним підрахунком.

·         Натисніть CAL, щоб скинути витратомір.

·         Почніть подачу рідини через витратомір зі стандартною швидкістю потоку 5-30 л/хв.

·         Припиніть подачу, як тільки заповниться фіксована кількість рідини, наприклад, 10л.

·         Утримуйте клавішу RESET, щоб переглянути значення на РК-дисплеї лічильника.

·         Миготливий інтерфейс, що відображає поточні дані підрахунку та позицію для зміни.

·         Виставте фактичні показники   підрахунку за допомогою клавіш RESET та CAL.
Потім підтримуйте RESET протягом 3 секунд, щоб підтвердити операцію зміни.

2.5.     Перевірка калібрувального коефіцієнта та даних накопичення . Натисніть одночасно RESET і CAL, щоб відобразити дані коефіцієнта та накопичення.   Щоб відобразити, відпустіть клавіші. (Утримуйте CAL протягом 10 секунд, щоб очистити загальне накопичення при відображенні CLR2)
